상가 1층 창고 천장에서 물이 계속 떨어진다면 천장 위 배관뿐 아니라 위층에서 사용하는 급수배관 상태도 살펴봐야 합니다. 특히 물을 사용하지 않을 때도 누수가 이어진다면 직수배관 쪽에 이상이 있는지 검사해 볼 필요가 있습니다.
이번 양산 용당동 상가에서는 1층 창고 천장으로 물이 지속해서 떨어지고 있었는데요. 여러 탐지 장비로 위치를 좁힌 결과 2층 직수 엑셀배관 손상이 발견돼 PB배관으로 연결 수리한 현장입니다.
상가 1층 창고 천장에서 물이 계속 떨어진 상태
현장에 도착해 먼저 1층 창고 천장부터 살펴봤습니다. 물이 흘러내린 흔적과 습기가 남아 있었고, 물 사용 여부와 관계없이 천장 누수가 계속되는 상태였어요.
천장 위로 노출된 배관도 보였지만 물이 떨어지는 자리만 보고 그 배관이 원인이라고 단정할 수는 없었습니다.
위층에서 새어 나온 물이 아래쪽 천장으로 흘러내릴 수도 있기 때문에 실제 물샘이 시작된 위치를 찾아야 했습니다.
노출된 배관과 위층 직수라인 점검
먼저 1층 천장 위에 보이는 배관 상태를 살펴봤습니다.
이어서 직수 엑셀배관 누수 수리가 필요한 구간인지 알아보기 위해 배관 검사를 진행했는데요.
물 사용과 관계없이 누수가 이어지고 있어 눈에 보이는 천장 상태만으로 판단하기보다는 배관 자체의 이상 여부를 확인하는 방향으로 점검을 이어갔습니다.
공압검사와 탐지 장비로 누수 위치 좁히기
일단 배관에 공압을 걸어 압력 상태부터 살펴봤습니다.
공압검사로 배관 내부의 압력 변화를 확인하고, 가스탐지와 청음탐지를 이용해 물이 새는 위치를 좁혀갔습니다.
여기에 열화상카메라와 관로탐지, 배관 내시경도 함께 사용했어요.
각 장비에서 확인한 내용을 비교하면서 1층 천장으로 물이 떨어지는 원인을 따라갔습니다.
2층 직수 엑셀배관에서 발견된 손상
열화상카메라로 온도 변화를 살펴보고 내시경으로 배관 상태를 확인하는 과정에서 2층 직수 엑셀배관의 손상 부위를 발견했습니다.
1층 창고 천장에서 물이 떨어지고 있었지만 실제 문제가 발견된 곳은 2층 직수배관이었습니다.
손상된 배관에서 물이 새어 아래층 천장까지 이어진 상황이었죠.
배관이 오래됐거나 외부 충격을 받았을 가능성은 있지만, 이번 현장에서 손상을 일으킨 구체적인 원인까지 단정할 수는 없었습니다.
중요한 건 실제로 물이 새는 손상 부위를 찾아 수리할 수 있는 상태인지 살펴보는 일이었습니다.
손상된 엑셀배관을 PB배관으로 연결 수리
누수 위치를 찾은 뒤에는 손상 부위 주변의 배관과 연결 상태를 다시 살펴봤습니다.
이번에는 기존 엑셀배관 전체를 교체하기보다 문제가 있는 구간을 PB배관으로 변환 연결하는 방식으로 작업 범위를 정했습니다.

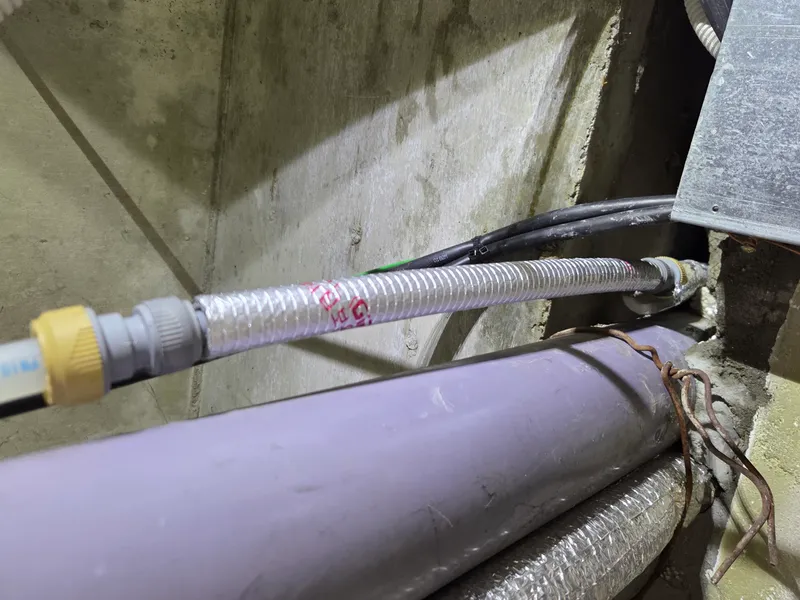

기존 엑셀배관과 PB변환 배관 연결
먼저 손상된 엑셀배관 구간을 정리하고 새로 연결할 PB배관을 필요한 길이에 맞춰 절단했습니다.
기존 엑셀배관과 PB배관을 연결할 수 있는 변환 부속을 이용해 손상된 부분을 보수했어요.
서로 다른 배관을 연결하는 작업이라 접합부 상태도 살펴봐야 했습니다.
배관을 연결한 뒤에는 각 연결부가 제대로 체결됐는지 확인하고 마감했습니다.
불필요하게 다른 구간까지 교체하지 않고 실제 손상이 발견된 부분을 중심으로 수리를 마쳤습니다.
배관 수리 후 1층 창고 천장 누수 재확인
연결 작업을 마친 뒤에는 수리한 배관 주변을 다시 살펴봤습니다.
배관 내시경과 청음탐지를 재차 활용해 물샘 흔적이 남아 있는지 확인했고, 1층 창고 천장에서 계속 떨어지던 물도 멈춘 상태였습니다.
이번 현장은 누수배관 수리까지 진행했으며, 별도의 천장 마감 복구 작업은 하지 않았습니다.
자주 묻는 질문
1층 천장에서 물이 떨어지는데 2층 직수배관이 원인일 수 있나요?
네. 위층 배관에서 새어 나온 물이 아래쪽 천장으로 이동할 수 있습니다. 이번 양산 용당동 현장에서도 1층 창고 천장에 누수 증상이 나타났지만 실제 손상된 곳은 2층 직수 엑셀배관이었습니다.
엑셀배관이 손상되면 전체를 교체해야 하나요?
반드시 전체 교체가 필요한 것은 아닙니다. 손상 위치와 주변 배관의 연결 상태를 살펴보고 부분 수리가 가능한지 판단해야 하는데요. 이번에는 손상된 구간을 PB배관으로 변환 연결하는 방식으로 보수했습니다.
엑셀배관과 PB배관을 서로 연결할 수 있나요?
배관 규격과 연결 조건에 맞는 변환 부속을 사용하면 연결할 수 있습니다. 이번 현장에서도 기존 엑셀배관의 손상된 부분을 정리하고 PB배관으로 연결했습니다. 연결 후에는 접합부 상태를 확인하는 과정이 필요합니다.
수리 후에는 내시경과 청음탐지로 배관 상태를 다시 살펴봤고, 1층 창고 천장에서 지속되던 물샘이 멈춘 것을 확인하며 작업을 마쳤습니다.
